空壓機余熱回收機

產品型號：5P 10P 15P 20P 30P （更多型號詢價,請您來電咨詢我們）

應用行業：可應用于多種行業

機組類型：風冷式 / 水冷式 / 螺桿式 / 開放式

簡要介紹：

銷售經理：13689526478 郵箱：www@hansind.com 電話：0755-29861112 傳真：0755-29861126

產品概述規格參數

一、瀚信德空壓機余熱回收機特點

1、瀚信德空壓機余熱回收機首創直熱式加熱技術，引領空壓機余熱回收節能新鋒。
2、高效強力的換熱技術，最大限度地回收空壓機的多余熱量。
3、精細獨特的油控技術，根據空壓機的負荷情況自動精確調節。
4、安全可靠的監控技術，保障空壓機安全、高效、長期穩定工作。
5、安全，生產過程中我們始終堅持把“污染風險”可控在“零”。
6、最小能耗，做為節能產品“0”能耗是我們遵循的核心設計要求。
7、最高效率，效率第一的設計理念是我們永遠成為行業引領者的保障。
8、優化產品，余熱回收不再是一個系統工程，我們只是一臺設備。
9、我們擁有充足的人力資源和一支團結、積極、求精、奮進的團隊。
10、我們不斷地擴充系統多元化的專業工程師，這客戶提供更迅速、更優質、更全面的服務。
11、我們選擇與最優質的備件供應商合作，永遠超越你的期望。
12、我們熱衷為每一位用戶提供專的空壓機服務。
13、直熱式原理，熱回收率達99.2%，制熱水量提高41%，出水溫度最高可達90℃。
14、恒溫空壓機運行溫度在70-90℃之間，100%保障空壓機安全、高效的運行。
15、有效降低壓縮空氣溫度至常溫，后處理設備效率提高60%。
16、停止空壓機散熱系統，設備每運行一年為您額外節省電能耗12000kw以上。
17、自身運行能耗不超過35w/h，轉嫁自來水管網壓力，無泵運行，減少運行成本。
18、空壓機余熱回收機是指一款新型高效的余熱利用設備，它是100%靠吸收空壓機廢熱來把冷水加熱的，沒有能源消耗。
19、作為一種新型高效的余熱利用設備，主要用于解決員工的生活、工業用熱水等問題，因為企業本身就現在用螺桿式空壓機，只是增
20、螺桿空壓機的功用，為企業節省能源的消耗，從而節省大量的成本。
21、提供源源不斷地“熱水”（生活用水或工業用水）。
22、延長空壓機的“消耗品”的更換周期。
23、空壓機余熱回收項目是一個新興市場，市場潛力巨大！該工程即可以解決員工洗浴問題，同時也是工業用熱水最好的解決方案。
24、空壓機余熱回收在珠三角及長三角地區，配套普及量非常大！該工程項目利潤極好，遠勝過賣空壓機的利潤！

二、空壓機余熱回收機熱能利用原理
1：余熱回收熱水機運行工作原理介紹

⑴ 壓縮機啟動狀態
當壓縮機冷態啟動時，冷卻油的溫度較低，此時油冷器旁通閥、熱交換器旁通閥關閉，冷卻油不經過熱交換器和冷卻器而直接進入壓縮機。
⑵ 熱水機組工作狀態
壓縮機運行一段時間后，溫度開始升高，當冷卻溫度升高到熱交換器旁通閥的設定值時，此閥自動打開，需要冷卻的空壓機機油進入熱交換器將熱量傳遞給水，然后回到空壓機主機進入下一循環。
⑶ 熱水機組暫停工作狀態
當熱水機暫停不需要使用時，熱交換器內不發生熱量交換，此時空壓機機油仍然保持高溫狀態（通常大于油冷卻器旁通閥的設定值）于是空壓機機油經油冷卻器旁通閥進入油冷卻器冷卻后再進入壓縮機，以保證壓縮機的正常工作。

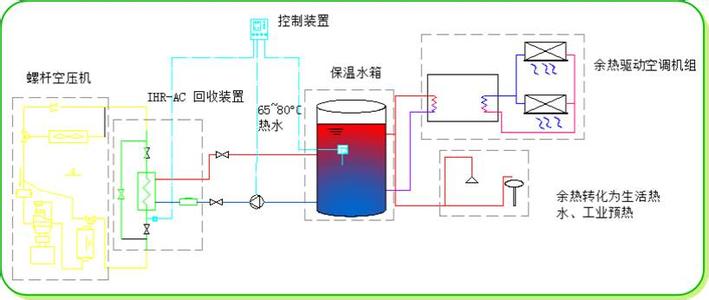

2：空壓機熱能利用系統原理圖

注：

1、空壓機高溫的油經過熱水機
2、保溫水箱的水經過熱水機與高溫的空壓機機油進行冷熱交換
3、保溫水箱的水循環加熱至設定的溫度
4、熱水通過加壓泵送至用水點

三、空壓機熱能利用的優點

1：零運行成本、一次性投資

1.1、制熱水不耗電、燒油，完全利用螺桿空壓機熱能，長期免費使用；
1.2、無后期定期維護、保養、檢驗成本，一次性投資。

2：提高空壓機的運行效率，實現空壓機的經濟運

2.1、安裝螺桿空壓機熱水機的空壓機組，可以提高產氣量8%。
2.2、空氣動力學家和空壓機制造廠家給出廠機組額定的每分鐘產氣量是以80℃的溫度測量定準的。
2.3、螺桿空壓機的產氣量會隨著機組運行溫度的升高而降低，當然，空壓機的機械效率肯定不會穩定在以80℃標定的產氣量上工作。
2.4、它的反比程度是：溫度每上升1℃，產氣量就下降0.5%，溫度升高10℃，產氣量就降5%。
2.5、一般風冷散熱的空壓機都在88—96℃間運行，其降幅都在4—8%，夏天更甚。
2.6、空壓機余熱利用系統足以使空壓機溫度降8—12℃，為此它的經濟效益就更顯著了。

3: 空壓機不同溫度下的產氣量與經濟效益（8.0kg/cm2工作壓力下，80→90℃日產氣經濟性能比較）

1、熱交換器的集熱量大約為空壓機功率的65%（實測數據，因空壓機負荷情有差異導致集熱量稍有差別），每30HP（22KW）的空壓機每小時的集熱量:Q=22KW×65%×860 Kcal/h = 12298Wh（1千瓦·時=860千卡）

4、每小時產熱水量計算

4.1、假設初始水溫為15℃，則每小時可產55℃熱水量為：
4.2、Q 12298
4.3、M= ------------ = ------------------------------------------- = 307.45L D×C×△T 1Kcal/kg℃×1kg/L×（55-15）℃
4.4、空壓機每天24小時開機時熱水的供應量為307.45×24=7378.8L=7.3T 當空壓機負載率在80%時的產水量為7.3×0.8=5.8T 空壓機熱水機可以使運行溫度在80—84℃間運行。
4.5、由于產氣量的提高，供氣系統的氣壓也相應提高，自動化設備中的氣動元件，因為氣壓的升高，氣動元件的動作次數也會提高，使生產線的產量也跟著提升。
4.6、氣動元件的動作靈敏、穩定，對其生產線的產品質量也提供了可靠保證。

5：不受天氣影響，只要空壓機運行，即可供應熱水
6：改善空壓機運行狀況－－－降低故障率，提高空壓機使用壽命

空壓機工作溫度的降低，減少了機器的故障，延長了設備的使用壽命，降低了維修成本，增大了機油、機油過濾器、油氣分離器更換時限，相應延長了設備的更換期限。

7：符合環保要求--節能、安全、衛生、方便

四、空壓機余熱回收機技術參數

一、單油路回收方式機型
產品型號	選配空壓機（HP）	電源（V）	產水量溫差40℃（KG/H)	外形尺寸（mm)長、寬、高
HXD-20A/DY	20	380/220	230	600×400×770
HXD-30A/DY	30	380/220	330	600×400×770
HXD-40A/DY	40	380/220	450	700×400×800
HXD-50A/DY	50	380/220	560	700×400×800
HXD-60A/DY	60	380/220	680	700×400×800
HXD-75A/DY	75	380/220	870	750×400×870
HXD-100A/DY	100	380	1150	750×400×870
HXD-150A/DY	150	380	1740	860×460×900
HXD-200A/DY	200	380	2330	860×460×900

二、油氣雙回收方式機型
產品型號	選配空壓機（HP）	電源（V）	產水量溫差40℃（KG/H)	外形尺寸（mm)長、寬、高
HXD-20A/YQ	20	380/220	270	600×400×770
HXD-30A/YQ	30	380/220	400	600×400×770
HXD-40A/YQ	40	380/220	530	700×400×800
HXD-50A/YQ	50	380/220	670	700×400×800
HXD-60A/YQ	60	380/220	750	700×400×800
HXD-75A/YQ	75	380/220	1000	750×400×870
HXD-100A/YQ	100	380	1350	750×400×870
HXD-150A/YQ	150	380	2030	860×460×900
HXD-200A/YQ	200	380	2700	860×460×900

三、雙油路回收方式機型
產品型號	選配空壓機（HP）	電源（V）	產水量溫差40℃（KG/H)	外形尺寸（mm)長、寬、高
HXD-20A/DY	20	380/220	450	600×400×770
HXD-30A/DY	30	380/220	650	600×400×770
HXD-40A/DY	40	380/220	900	700×400×800
HXD-50A/DY	50	380/220	1100	700×400×800
HXD-60A/DY	60	380/220	1300	700×400×800
HXD-75A/DY	75	380/220	1740	750×400×870
HXD-100A/DY	100	380	2300	750×400×870
