R134a又稱為環保制冷劑R134a，新型制冷冷媒，南方人稱為雪種，本文中瀚信德制冷為大家提供一些關于
環保制冷劑R134a的高清壓焓圖和相關特性和性能等技術資料，供大家在制冷設備設計與計算中查閱。
綜述
-
1、R134a作為使用最廣泛的中低溫環保制冷劑，由于HFC-134a良好的綜合性能，使其成為一種非常有效和安全的R22和CFC-12的替代品，主要應用于在使用R22和R12制冷劑的多數領域。
-
2、主要應用于在使用R22和R12制冷劑的多數領域，包括：冰箱、冷柜、飲水機、汽車空調、中央空調、除濕機、冷庫、商業制冷、冰水機、冰淇淋機、冷凍冷凝機組等制冷設備中。
-
3、同時還可應用于氣霧推進劑、醫用氣霧劑、殺蟲藥拋射劑、聚合物（塑料）物理發泡劑，以及鎂合金保護氣體等。R-134a是目前國際公認的R22和CFC-12最佳的環保替代品。
-
4、HFC-134a不含氯原子，對臭氧層不起破壞作用，具有良好的安全性能（不易燃、不爆炸、無毒、無刺激性、無腐蝕性）；
-
5、其制冷量與效率與CFC-12非常接近，所以視為優秀的長期替代制冷劑。HFC-134a可廣泛用做汽車空調，冰箱、中央空調、商業制冷等行業的制冷劑，并可用于醫藥、農藥、化妝品、清洗行業。
如何看懂R134a的壓焓圖
-
1、以特定制冷劑的焓值Enthalpy(KJ/Kg)為橫坐標，以壓力Pressure(MPa)為縱坐標繪制成的線圖稱為該制冷劑的壓-焓圖。為了縮小圖的尺寸，并使低壓區內的線條交點清楚，所以縱坐標使用壓力的對數值LgP繪制，因此壓-焓圖又稱LgP-E圖。
-
2、LgP-E圖中有兩條比較粗的曲線，左邊的一條稱飽和液體線（Saturated Liquid)，右邊的一條稱干飽和蒸汽線(Saturated Vapor)，兩條曲線向上延伸交于一點，稱臨界點（c.p.)。因為一般制冷循環都在遠離臨界點以下進行，所以一些制冷劑的LgP-E圖中臨界點都未表示出。
-
3、飽和液體線與干飽和蒸汽線將LgP-E圖分成三個區域：
-

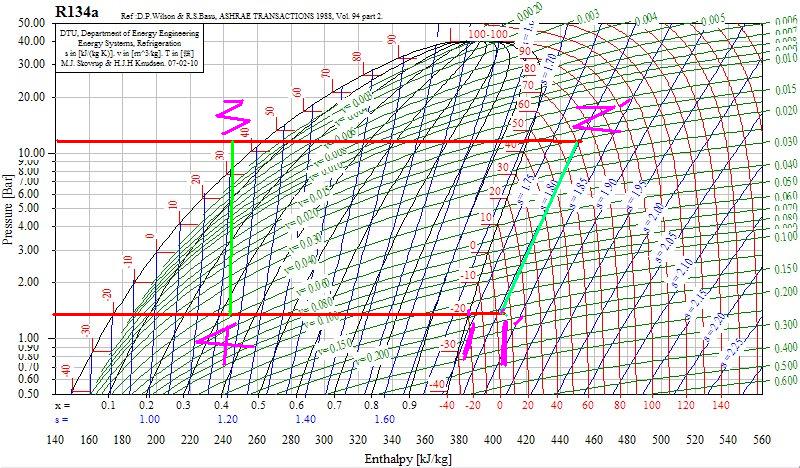

4、點擊看大圖 飽和液體線的左邊------過冷液體區。
-
5、飽和液體線與干飽和蒸汽線之間------濕飽和蒸汽區；飽和狀態下制冷劑蒸汽與液體的混合物稱濕飽和蒸汽。在濕飽和蒸汽中制冷劑蒸汽所占的重量比例稱干度，用x表示。制冷劑飽和液體的干度x=0，濕飽和蒸汽的干度0<x<1，干度x=1的飽和蒸汽也稱干飽和蒸汽。在飽和液體線與干飽和蒸汽線之間繪有等干度線(Quality)。
-
6、干飽和蒸汽線的右邊------過熱蒸汽區。
-
7、Lgp-E圖中，還繪有等溫線（Temperature),等溫線在濕飽和蒸汽區內與等壓線P(LgP)重合；在過熱蒸汽區，等溫線與等壓線分開，成為向右下傾斜的一組曲線；在過冷液體區，等溫線則與等焓線（Enthalpy)重合。
-
8、圖中還繪有等熵線（Entropy）和等容線（Volume）。
-
9、對R717（氨）制冷劑，由于實際使用的壓力都在2 MPa以下，所以R717的LgP-E圖只標明2 MPa以下的部分，并把濕飽和蒸汽區的中間部分去掉（實際計算時用不到），使圖形清楚緊湊。
-
10、不同性質的制冷劑其LgP-E圖的形狀是不相同的。
-
11、綜上所述，制冷劑的壓-焓（LgP-E）圖中共有八種線條：
-
等壓線P(LgP) 等焓線（Enthalpy) 飽和液體線（Saturated Liquid) 等熵線（Entropy） 等容線（Volume） 干飽和蒸汽線(Saturated Vapor) 等干度線(Quality) 等溫線（Temperature)
-
其中等壓線P(LgP)和等焓線（Enthalpy)由直角坐標系的縱、橫坐標確定；其余的等熵線（Entropy）、等容線（Volume）、等干度線(Quality)、等溫線（Temperature)則構成了各自的自然坐標系。
-
12、直角坐標系是我們很熟悉的坐標系，而自然坐標系往往會使人費解。其實在日常生活中我們已經使用了很多種自然坐標系。例如：用107國道157公里處來確定位置；在地形圖上用海拔150米、160米、170米....一組等高線來表示山峰的形狀等都是使用了自然坐標系。
-
13、而制冷劑的壓-焓（LgP-E）圖中等熵線（Entropy）、等容線（Volume）、等干度線(Quality)、等溫線（Temperature)也組成了各自的一種自然坐標系。因為圖中的每個點都代表制冷劑的一個狀態，所以圖中的任意一點所代表的制冷劑在這一點的狀態都具有兩個直角坐標值和四個自然坐標值，共六個坐標值。
-
14、因此，對于制冷劑任一狀態的有關參數，只要知道上述參數中的任何兩個，即可在LgP-E圖中找出代表這個狀態的一個點，在這個點上可以讀出其它有關參數的數值。
總而言之，制冷劑的壓-焓圖是一張有六種坐標值的多坐標系線圖。關于深圳瀚信德品牌更多冷水機|冷水機組|工業冷水機|風冷式冷水機|水冷式冷水機|
